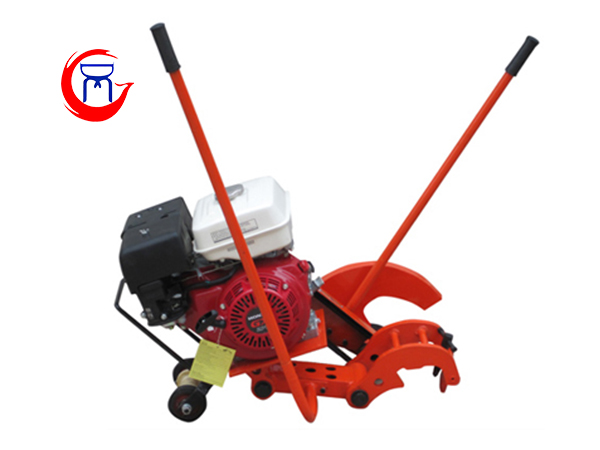

NQG-4.8型內燃鋸軌機是一種工務維修機具，它不僅切割鋼軌速度快、高質量，而且砂輪片磨耗小。它靠夾軌鉗鎖緊，其結構簡單、質量輕，因此操作方便、an全、便于移動。

它適應于工務維修、無縫線路斷軌xiu復，以及在長軌焊接工廠中切割鋼軌。在切割鋼軌時可保證鋼軌橫截面的垂直度公差≤0.3mm，而且鋼軌橫截面的光潔度也很好。

技術參數

動力：汽油機4.8KW 3600r.pm

汽油機4.8KW 3600r.pm

切割砂輪片：Φ400×3.2～4×Φ32mm 4次/片（60kg/m）

Φ355×3.2～4×Φ25.4mm 2次/片（60kg/m）

切割時間：90-100秒（60kg/m鋼軌）

切割頭轉速：3345r.p.m

整機質量：45kg

外形尺寸：800×450×560mm（不帶手把）

基本結構與工作原理

 工作原理

依據無齒鋸切削原理，利用擺動機構，使轉動的薄片砂輪軸線繞著鋼軌軸線沿著一ding軌跡往復擺動，薄片砂輪對鋼軌進行切割。薄片砂輪回轉平面與鋼軌斷面接觸長度較小，從而減少薄片砂輪的磨耗，提高薄片砂輪利用率及工作效率。

1、主運動：由發動機經離合器、驅動V帶傳動使主軸（薄片砂輪）回轉。

2、進給運動：利用切割臂與擺臂的相對擺動，靠切軌機的自重來實現薄片砂輪的進給切削運動。切割臂主軸薄片砂輪回轉面在擺臂（卡軌機構）中心平面旁側，并懸臂較長，因此鋸片可切到鋼軌底。
