YTF-400Ⅱ型液壓軌縫調整器

一、適用范圍

YTF-400Ⅱ型液壓軌縫調整器適用于各型鋼軌的線路調整軌縫作業。該機具有推大和拉小軌縫兩種功能，推軌、拉軌均可，操作簡便，工作效率高，具有防“卡死”功能，使用an全等特點。

二、主要技術參數

1.額定拉、推軌力                     400kN

2.油缸活塞工作行程                  140mm

3.額定壓力                           52MPa

4.空載效率                           ≥2.0mm/次

5.手柄操作力矩                       ≤450N·m

6.整機質量（含液壓油）               ≤133kg

三、基本結構與工作原理

㈠基本結構：主要由行走輪、斜鐵、夾具體、an全銷、復位彈簧、an全下道裝置、油箱、油缸、油泵、溢流閥、回油閥、拉桿等部分組成。

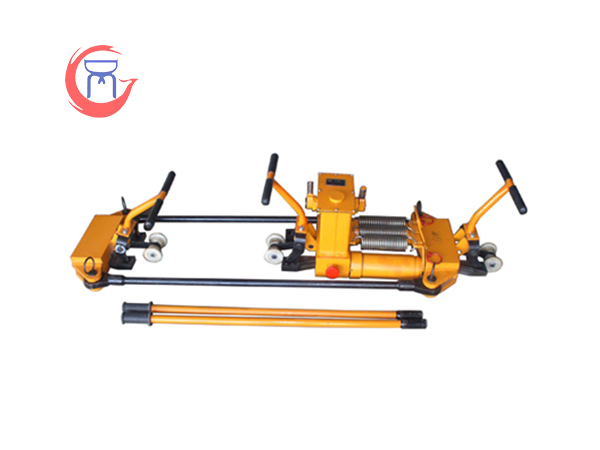

   主要結構如圖：1前夾具體、2活塞桿、3油缸、4回油閥（另一側為備用回油閥）、5中夾具體、6拉桿、7斜鐵（6塊）、8后夾具體、9大an全銷、10扳把、11油泵搖桿、12油箱、13復位彈簧、14小an全銷（2個）。

㈡工作原理：

1、增大軌縫時（即推軌）：使用前夾具體1與中夾具體5，后夾具體8不參與工作，通過四個柱塞泵將液壓油壓入雙油缸中，活塞2向外伸出，前、中夾具體中的斜鐵夾住兩條鋼軌后，推動鋼軌使兩條鋼軌間的縫隙增大，從而達到調整軌縫的目的。

2、縮小軌縫時（即拉軌）：使用中夾具體5與后夾具體8，前夾具體1不參與工作。通過四個柱塞泵將液壓油壓入雙油缸中，活塞向外伸出，經拉桿6使中夾具體和后夾具體內的斜鐵夾住兩條鋼軌后，拉動鋼軌使兩條鋼軌間的縫隙縮小，從而達到調整軌縫的目的。
