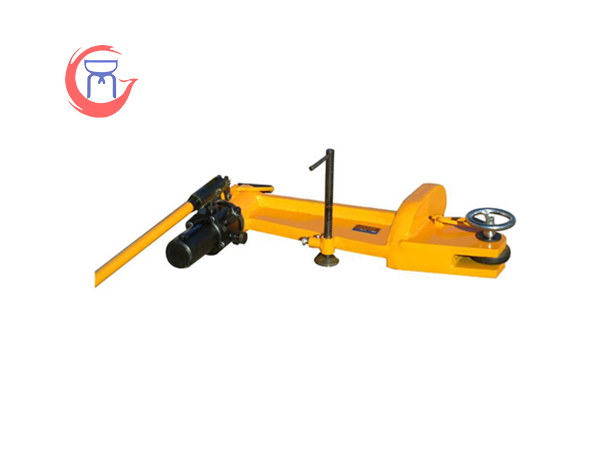

YZ-530型液壓直軌器

一、適用范圍

YZ—530型液壓直軌器是對線路上50kg/m以下各種軌型水平方向進行調直（或彎曲）的手動液壓z用工具。機體采用特種鋼鍛造而成，性能可靠、結構緊湊、重量輕、拆裝方便。

二、主要技術參數

1、zui大直軌力：                 530kN

2、系統(tǒng)額定工作壓力：           52MPa

3、工作活塞行程：               70mm

4、柱塞泵直徑×行程：           Φ14×40

5、空載效率：                   1.6mm/次

6、整機質量：                   58kg

三、基本結構

該機由液壓動力總成和機體兩部分組成。

機體部分由高強度合金結構材料焊制成型。

液壓動力總成由a手壓泵、b油缸、c活塞、d溢流閥、e卸荷閥、f油箱、g復位彈簧、h頂頭、i an全回油閥組成。
