一、用途

液壓清車機是為U型礦清理粘底而設計的z用設備。本機具有結構簡單、an全可靠、操作方便、工作無沖擊等特點，是提高清車效率，減輕工人勞動強度。實現礦車機清理機械化的一種z用設備。

二、工作原理及結構特征

液壓清車機由泵站提供動力，由升降油缸、推移油缸調整工作機構位置，使工作機構處于礦車的正上方，然后開啟升降油缸及挖掘油缸，使鏟板沿礦車側板下降且合并，鏟除粘底物，從而達到清車的目的。

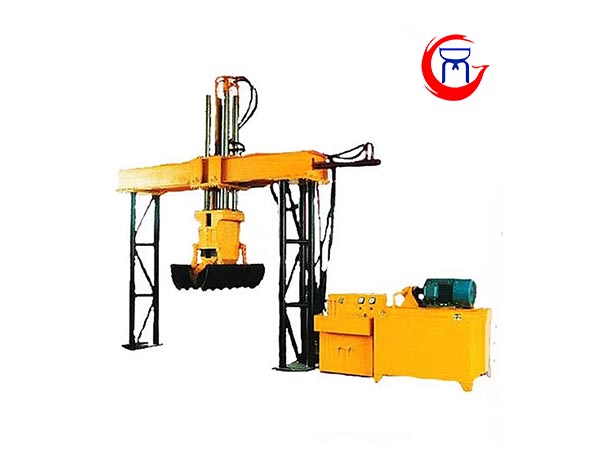

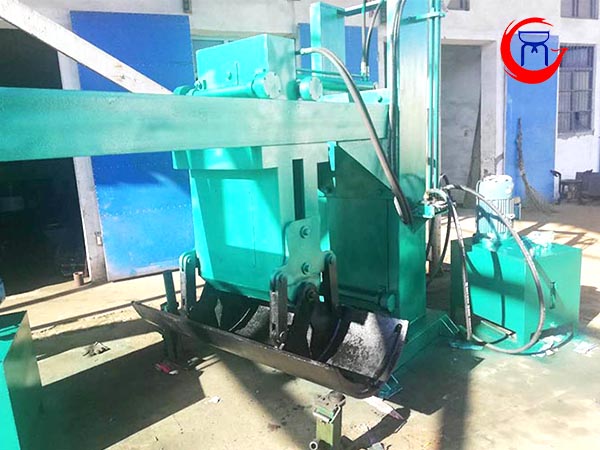

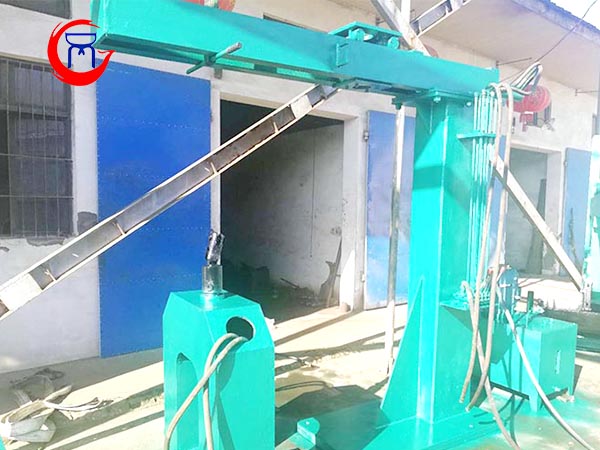

液壓清車機主要由基座、滑柱、橫梁、工作機構、泵站、油缸、操作機構及電器等部分組成（見附圖一）。

（1）基座：固定在混凝土基礎上，其上聯接立柱和鋼軌。

（2）立柱：固定在基座上。

（3）滑柱：通過升降油缸、滑塊、滾輪聯接在立柱內側，通過油缸活塞桿伸縮，推動滑柱在立柱內側上下滑動。

（4）橫梁：固定在滑柱上。

（5）工作機構：安裝在橫梁上。

工作機構和橫梁通過推移油缸連接，使工作機構隨推移油缸活塞桿的伸縮而橫向移動。

工作機構內安裝挖掘油缸，用于開閉鏟板。

（6）泵站：是液壓系統（見附圖二）的動力源，它主要由電動機、齒輪油泵、油箱及路油控制元件等部分組成。

（7）油缸：是液力的執行元件。

（8）操縱部分：控制各油缸工作。

（9）電器部分：電器原理圖（見附圖三）

三、技術參數
